随着新能源汽车市场的快速发展，充电桩作为核心基础设施，其安全性直接关系到用户的生命财产安全。然而，充电桩在不同环境（如高温、潮湿）下的电气安全风险不容忽视。国际标准如IEC 61851、GB/T 18487和UL 2202为充电桩的安全运行提供了严格规范。
IEC 61851：由国际电工委员会（IEC）制定，适用于全球1000Vac以下的非车载电动汽车充电系统，被欧盟等地区广泛采用。
GB/T 18487：中国国家标准，主要参考IEC 61851制定，是国内电动汽车充电桩强制执行的电气安全规范。
UL 2202：由美国保险商实验室（UL）发布，专为电动汽车直流充电系统设计，是北美市场的准入门槛之一。
这三套标准虽目标一致，但在分类方式、测试电压与测试内容上存在一定差异，下面我们逐一拆解。
IEC 61851和GB/T 18487
电动汽车传导充电系统要求

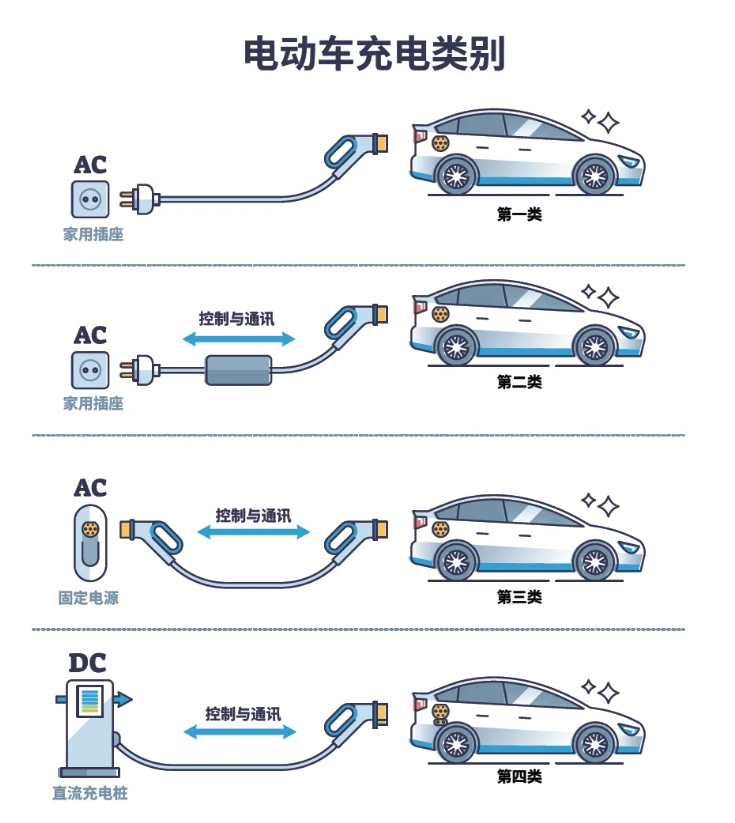

IEC 61851和GB/T 18487标准在电气安全测试上的要求大致相同。IEC 61851将充电方式分为四类，依据电源连接方式与防触电保护不同：
第1类：标准家用插座，无防触电保护（多数国家禁用）
第2类：带防护电缆的家用插座充电方式
第3类：壁挂式或公共交流充电桩
第4类：直流快速充电桩
主要测试项目包括：
1. 耐压测试：测试点根据绝缘等级分为第一类（基本绝缘）和第二类（加强绝缘）
第一类：1500?2200Vac
第二类：2700?3400Vac
电源与SELV电路间：4000Vac
2. 绝缘阻抗测试
第一类：≥1 MΩ
第二类：≥7 MΩ
施加500Vdc测试电压
3. 接地阻抗测试（仅第一类需测）
16A电流，电阻值≤0.1Ω
4. 泄漏电流测试
第一类：≤3.5 mA
第二类：≤0.25 mA（部分测试点放宽至0.5 mA）
IEC与GB/T标准在测试方法和判定值上高度一致，关键在于识别绝缘等级和不同测试点的适用条件。
下表总结了IEC 61851和GB/T 18487测试要求：

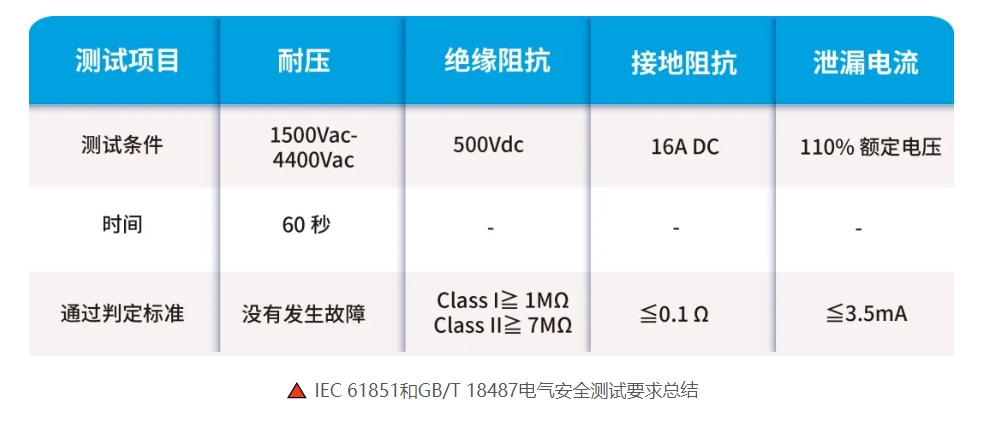

🔺 IEC 61851和GB/T 18487电气安全测试要求总结
UL 2202电动汽车充电系统设备
UL 2202的耐压测试与IEC 61851和GB/T 18487有些许不同。
主要测试项目包括：
1. 耐压测试
电源侧：1000Vac+2×额定电压（上限2200Vac）
二次侧电路与金属外壳：500/1000Vac，根据电压等级决定
非电源电路：根据工作电压，选用10×、3×或1.25×电压倍率
2. 泄漏电流测试
额定电压≤250Vac时执行
每个接触面测量泄漏电流，不得超过5mA
3. 接地阻抗测试
电阻值 ≤ 0.1Ω
产线测试特别说明：UL 2202允许通过提高测试电压将耐压测试时间缩短至1秒，提高生产效率。
下表总结了UL 2202测试要求：

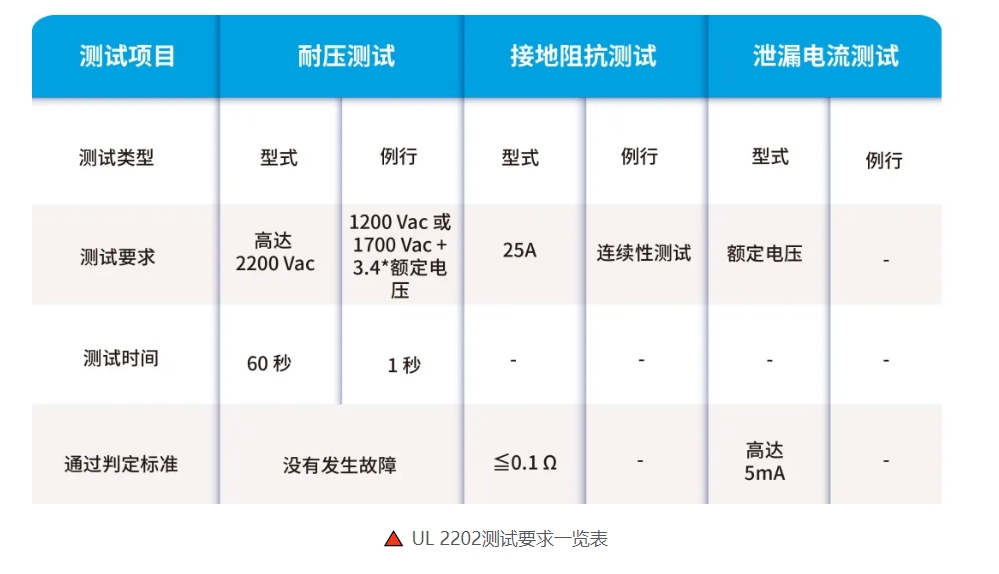

🔺 UL 2202测试要求一览表
充电桩测试解决方案
01

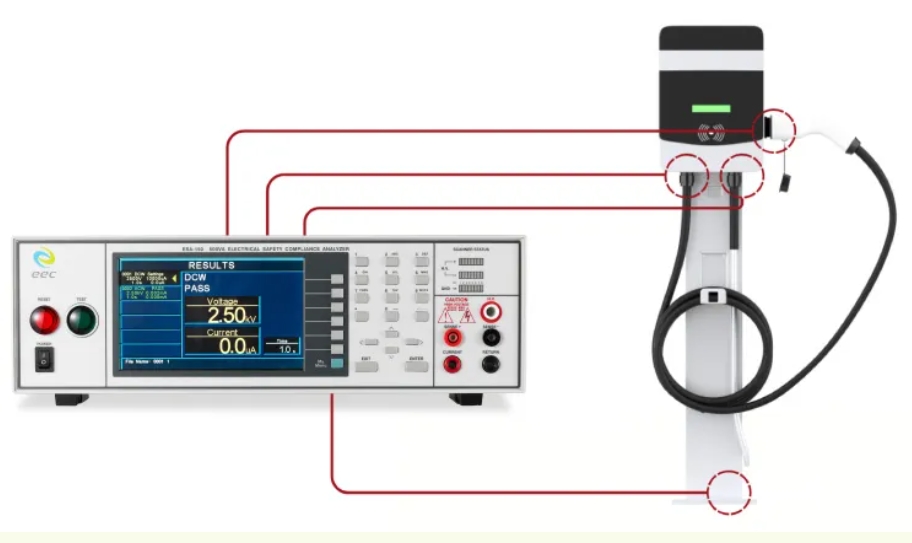

ESA系列彩色全功能安规综合分析仪
适用于IEC、GB/T与UL标准
集成交流/直流耐压、绝缘阻抗、泄漏电流功能
可选购内建500VA交流电源，或搭配EAL?5000系列可编程交流电源使用
02

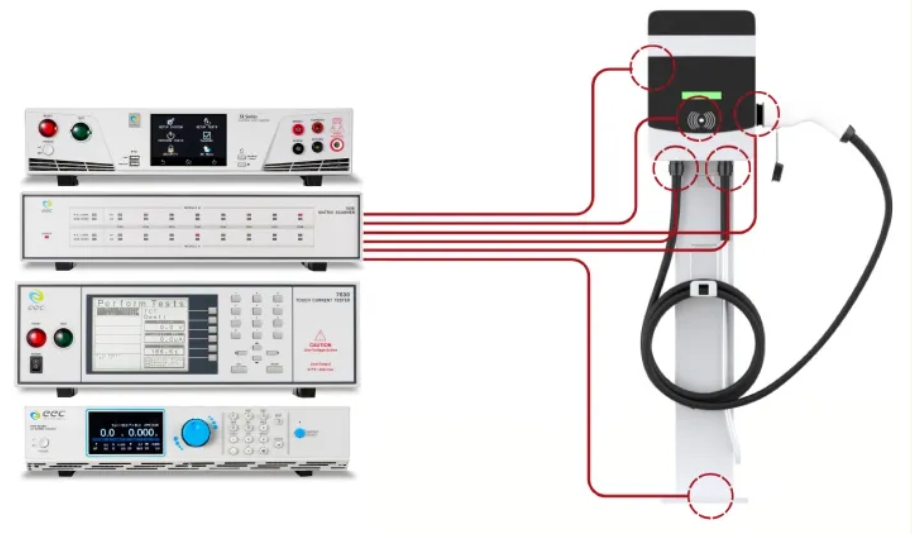

SE+7630+EAL+7006+SPACE 9180
实现生产线一键测试与自动判定
多通道切换避免人工接线
搭配扫码功能快速调用测试程序
特别适用于UL2202产线测试
